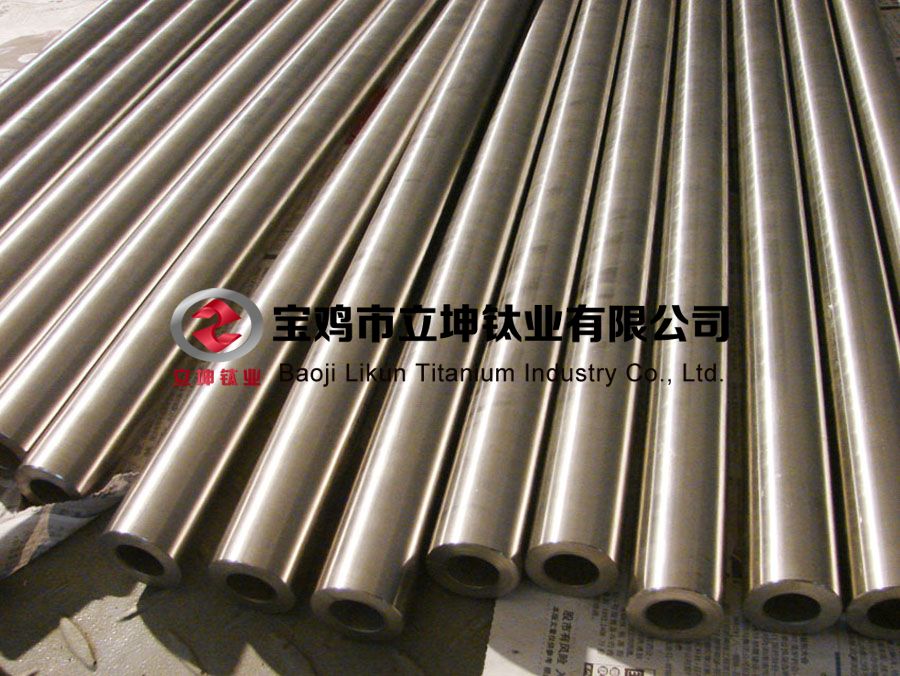

鈦管焊接工藝之焊接參數選擇
發布時間 ：2020-05-31 06:59:31
瀏覽次數 ：
在保證焊透和融合良好的前提下，選用較小的焊接電流，配合較快的焊接速度進行施焊，電弧電壓一般在10～14V之間，焊接參數詳見下表：
| 壁厚mm | ≤2 | 3～4 | 4～7 | 6～7 | ＞7 |
| 焊接層數 | 1 | 1～2 | 2～3 | 3～4 | 4～5 |
| 鎢極直徑mm | 2.0 | 2.0 | 2.0 | 3.0 | 3.0 |
| 焊絲直徑mm | 2.0 | 3.0 | 3.0 | 3.0 | 3.0 |
| 焊槍直徑mm | 10～12 | 16～20 | 16～20 | 16～20 | 16～20 |
| 電壓V | 10～12 | 12～14 | 12～14 | 12～14 | 12～14 |
| 電流A | 40～70 | 80～110 | 110～140 | 120～180 | 120～180 |
| 焊速cm/min | 7.5～10 | 10～15 | 10～15 | 10～15 | 10～15 |
| 層間溫度℃ | ＜200 | ＜200 | ＜200 | ＜200 | ＜200 |
| 線能量KJ/cm | 2.4～6.7 | 3.9～9.3 | 5.3～11.8 | 5.8～15.1 | 5.8～15.1 |
| 噴咀氬氣l/min | 8～12 | 12～15 | 15～20 | 15～20 | 15～20 |
| 保護罩氬氣l/min | 16～25 | 25～30 | 35～45 | 35～45 | 35～45 |
| 管內氬氣l/min | 6～10 | 8～15 | 10～20 | 10～20 | 10～20 |
| 氬氣保護時間S | 30～60 | ＞60 | ＞60 | ＞60 | ＞60 |
| 保護區氬氣充裝系數 | 21.8 | 21.8 | 21.8 | 21.8 | 21.8 |
