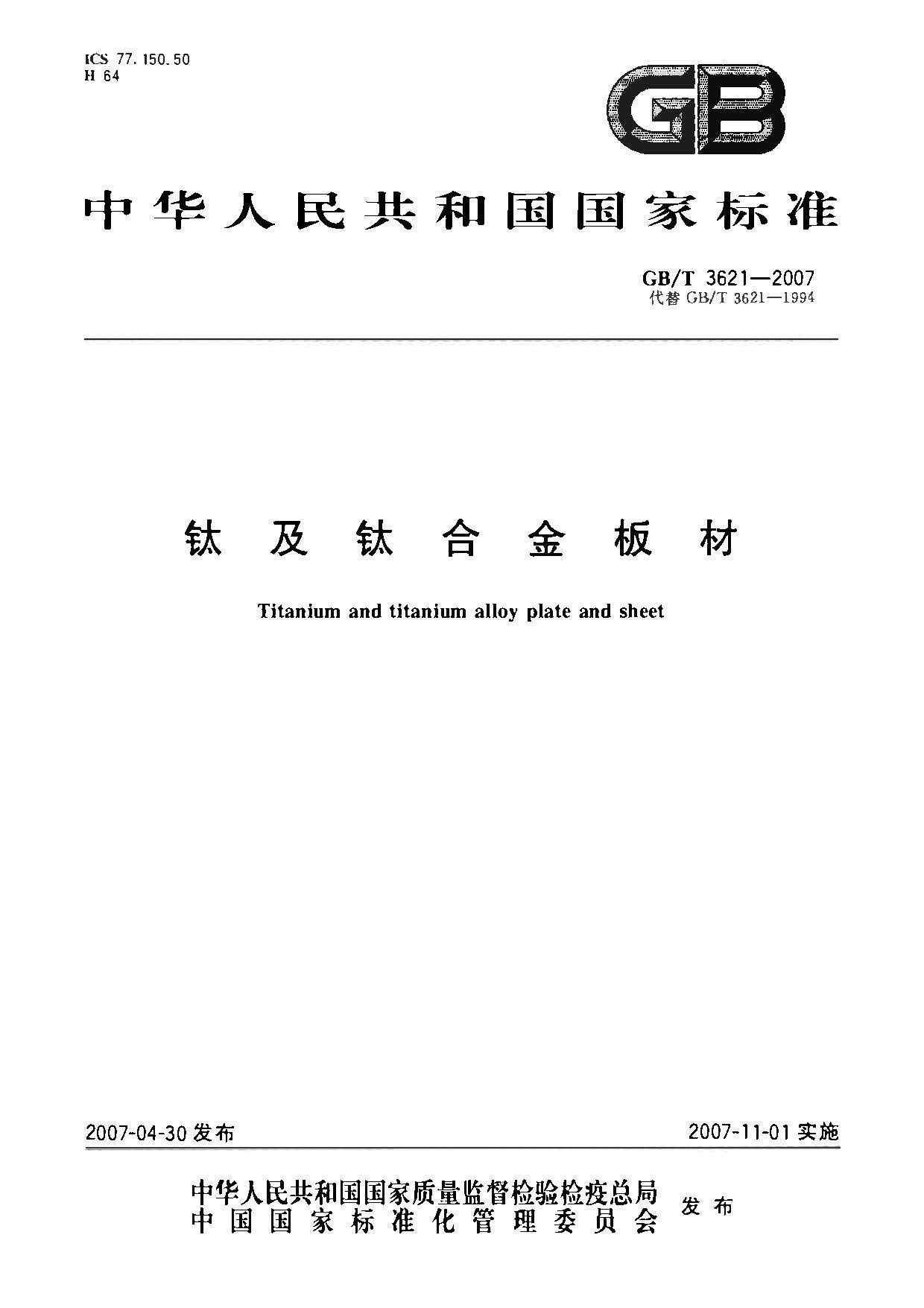

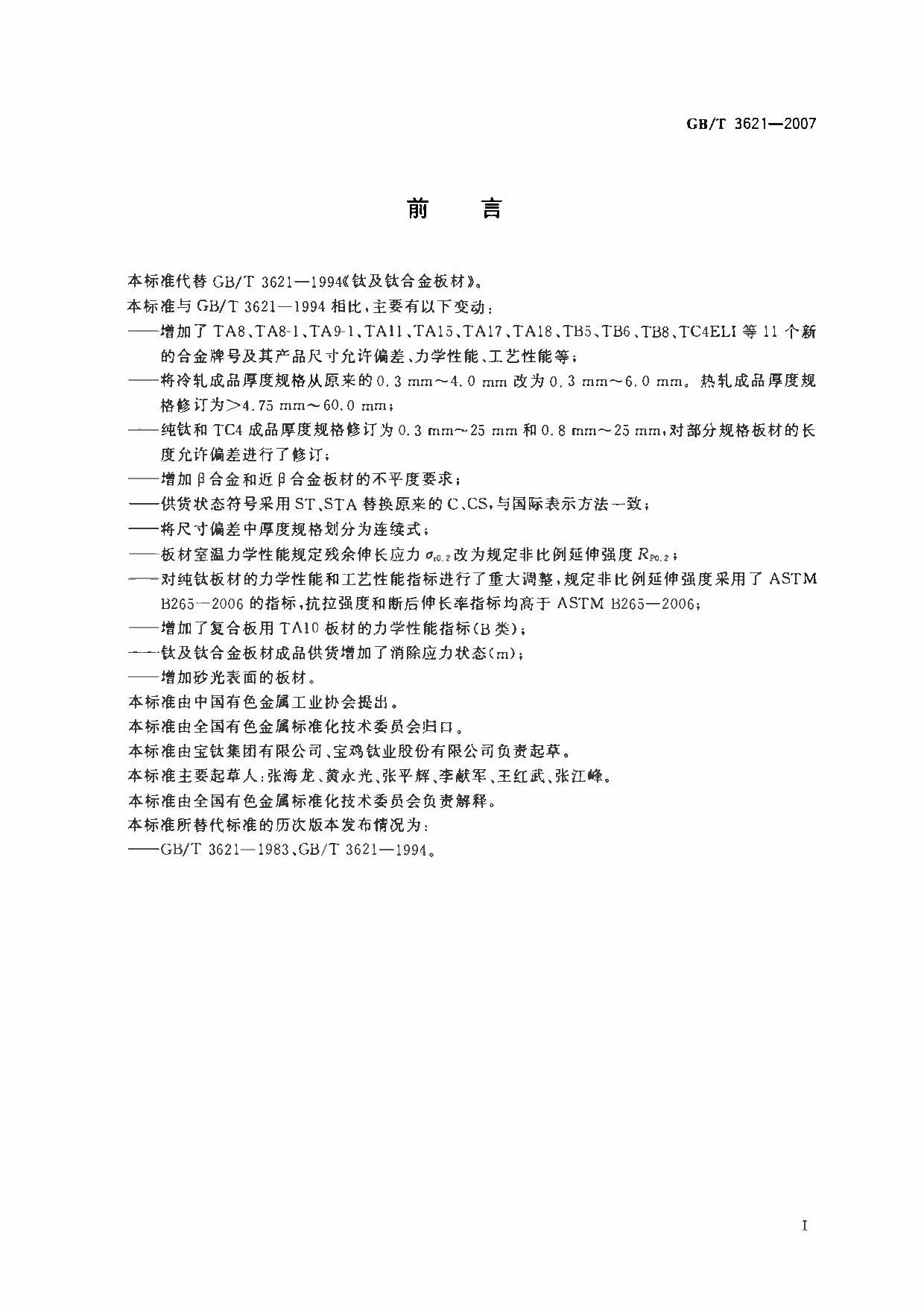

本標(biāo)準(zhǔn)代替GB/T 3621-1994《鈦及鈦合金板材》。
本標(biāo)準(zhǔn)與GB/T 3621-1994相比，主要有以下變動：
—增加了TA8、TA8-l、TA9-1、TA11、TA15、TA17、TA18、T85、TB6 、TB8、TC4ELI等11個新的合金牌號及其產(chǎn)品尺寸允許偏差、力學(xué)性能、工藝性能等；
—將冷軋成品厚度規(guī)格從原來的0.3mm~4.0mm改為0.3 mm~6.0mm。熱軋成品厚度規(guī)格修訂為>4.75mm~60.0mm;
—純鈦和TC4鈦合金成品厚度規(guī)格修訂為0.3mm~25mm和0.8mm~25mm, 對部分規(guī)格板材的長度允許偏差進行了修訂；
—增加β合金和近β合金板材的不平度要求；
—供貨狀態(tài)符號采用ST、STA替換原來的C 、CS, 與國際表示方法一致；
—將尺寸偏差中厚度規(guī)格劃分為連續(xù)式；
—板材室溫力學(xué)性能規(guī)定殘余伸長應(yīng)力δr0.2改為規(guī)定非比例延伸強度Rp0.2;
—對純鈦板材的力學(xué)性能和工藝性能指標(biāo)進行了重大調(diào)整，規(guī)定非比例延伸強度采用了ASTM B265-2006的指標(biāo)，抗拉強度和斷后伸長率指標(biāo)均高于ASTM B265-2006;
—增加了復(fù)合板用TA10板材的力學(xué)性能指標(biāo)(B類）；
—鈦及鈦合金板材成品供貨增加了消除應(yīng)力狀態(tài)(m);
—增加砂光表面的板材．
本標(biāo)準(zhǔn)由中國有色金屬工業(yè)協(xié)會提出。
本標(biāo)準(zhǔn)由全國有色金屬標(biāo)準(zhǔn)化技術(shù)委員會歸口。
本標(biāo)準(zhǔn)由寶鈦集團有限公司、寶雞鈦業(yè)股份有限公司負(fù)責(zé)起草．
本標(biāo)準(zhǔn)主要起草人：張海龍、黃永光、張平輝、李獻(xiàn)軍、王紅武、張江峰。
本標(biāo)準(zhǔn)由全國有色金屬標(biāo)準(zhǔn)化技術(shù)委員會負(fù)責(zé)解釋。
本標(biāo)準(zhǔn)所替代標(biāo)準(zhǔn)的歷次版本發(fā)布情況為：
—G8/T 3621-1983、GB/T 3621-1994.

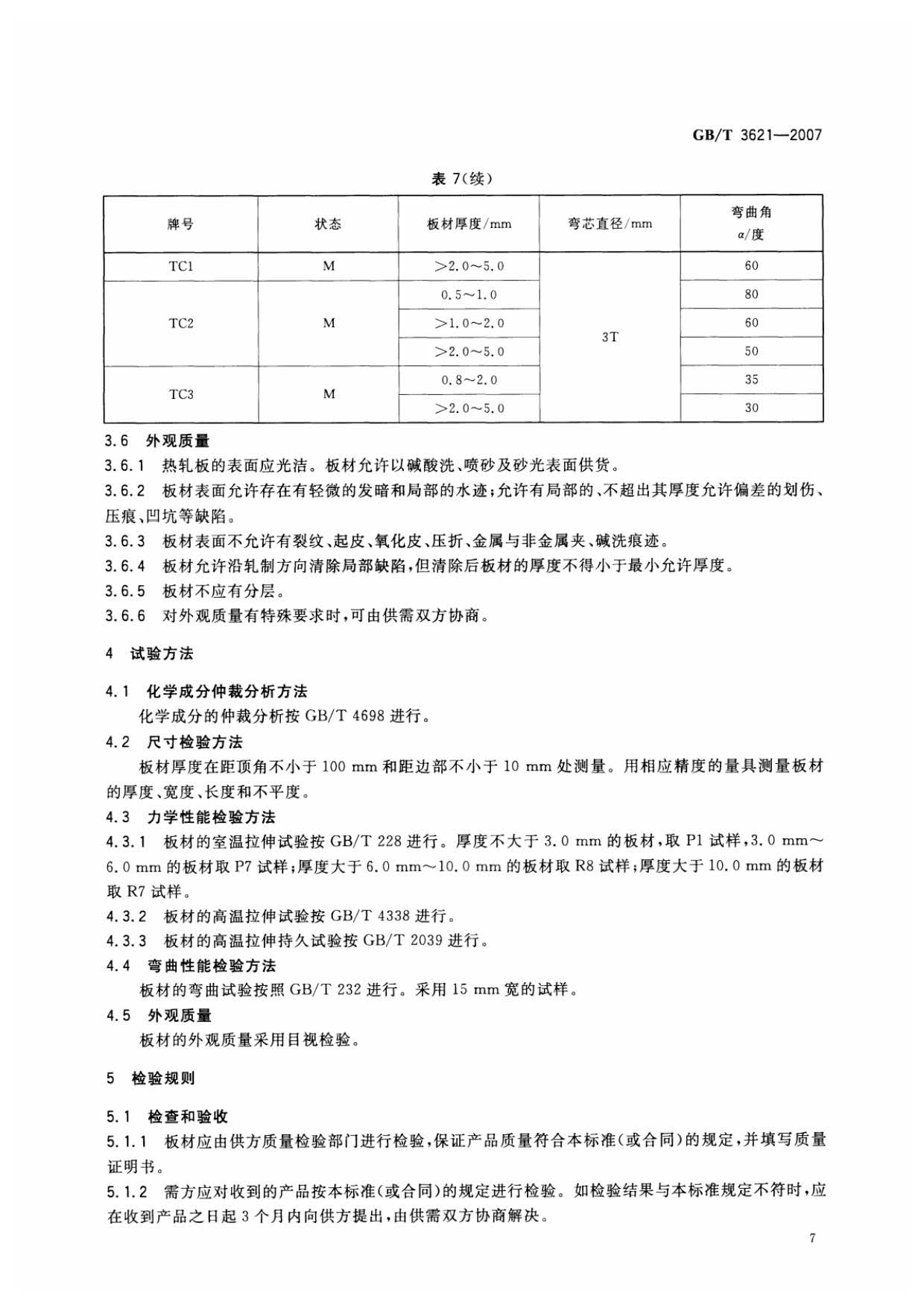

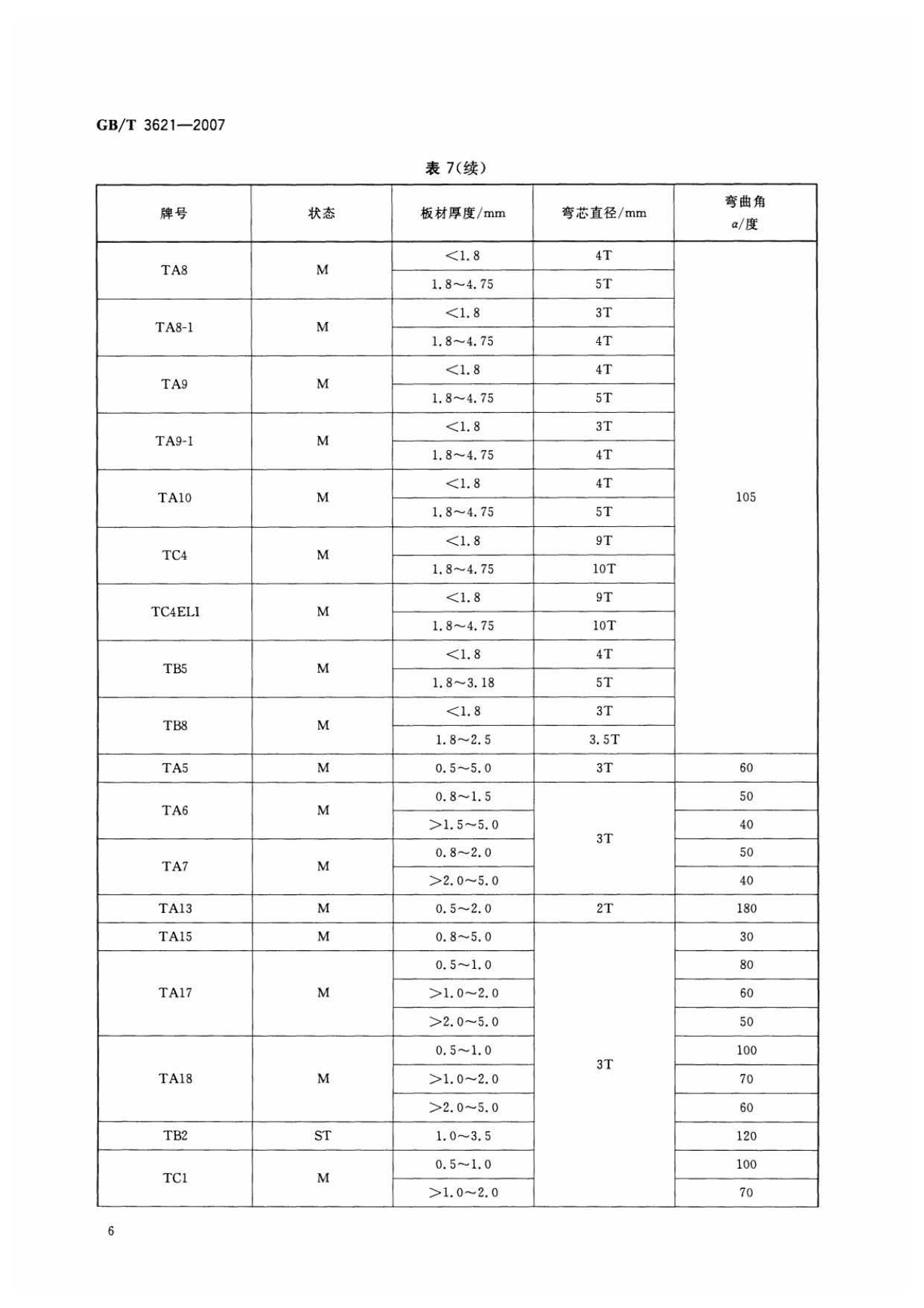

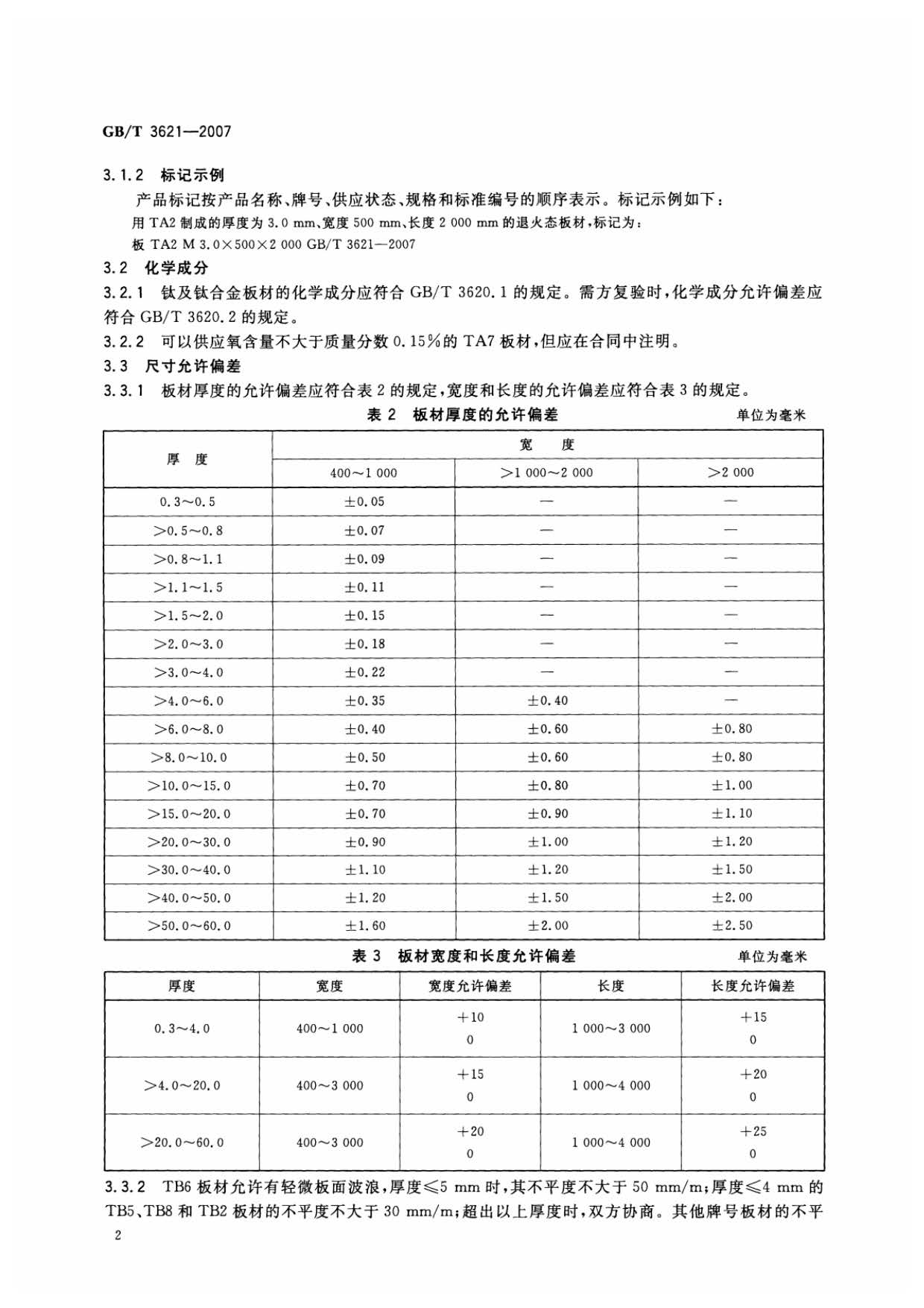

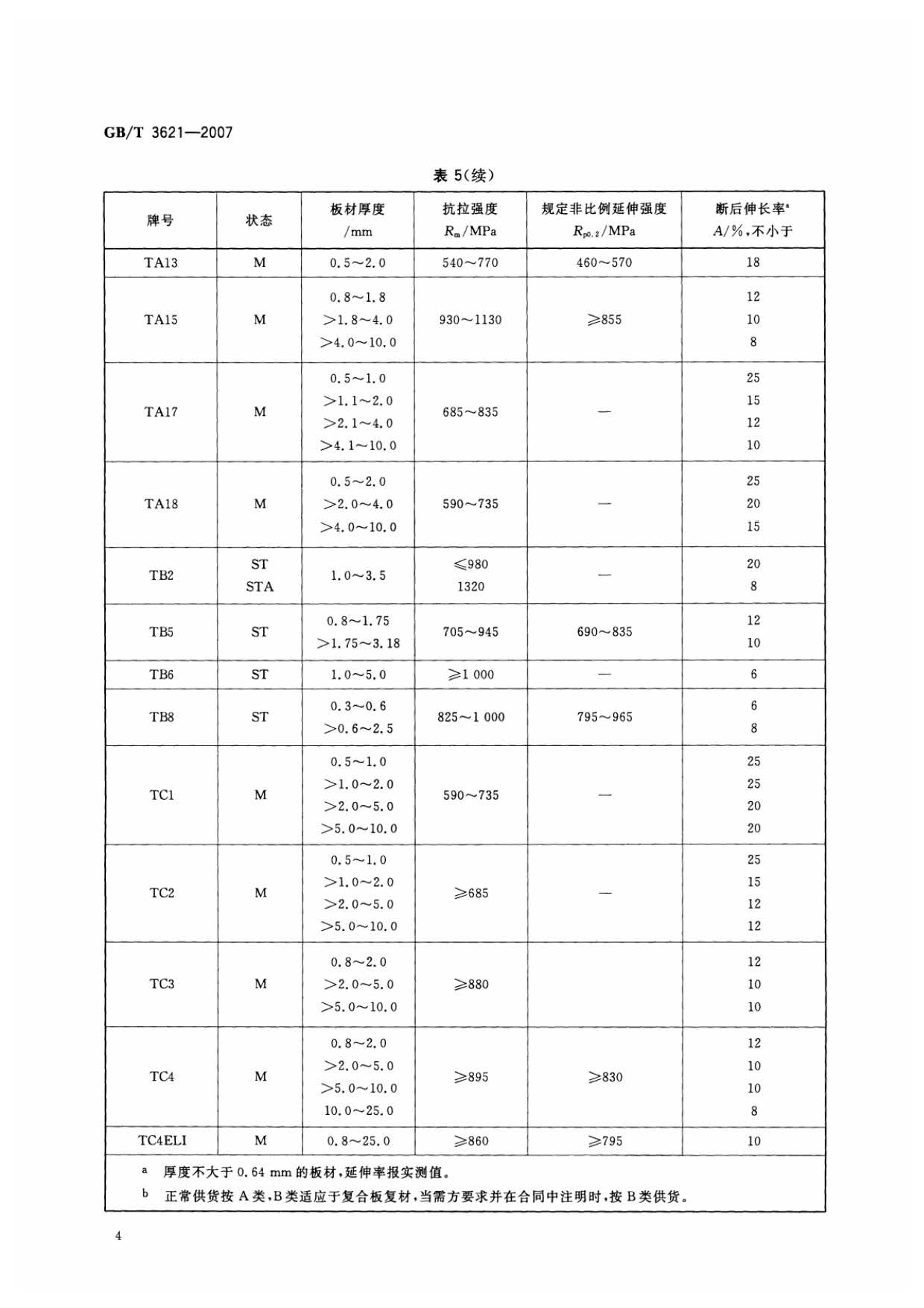

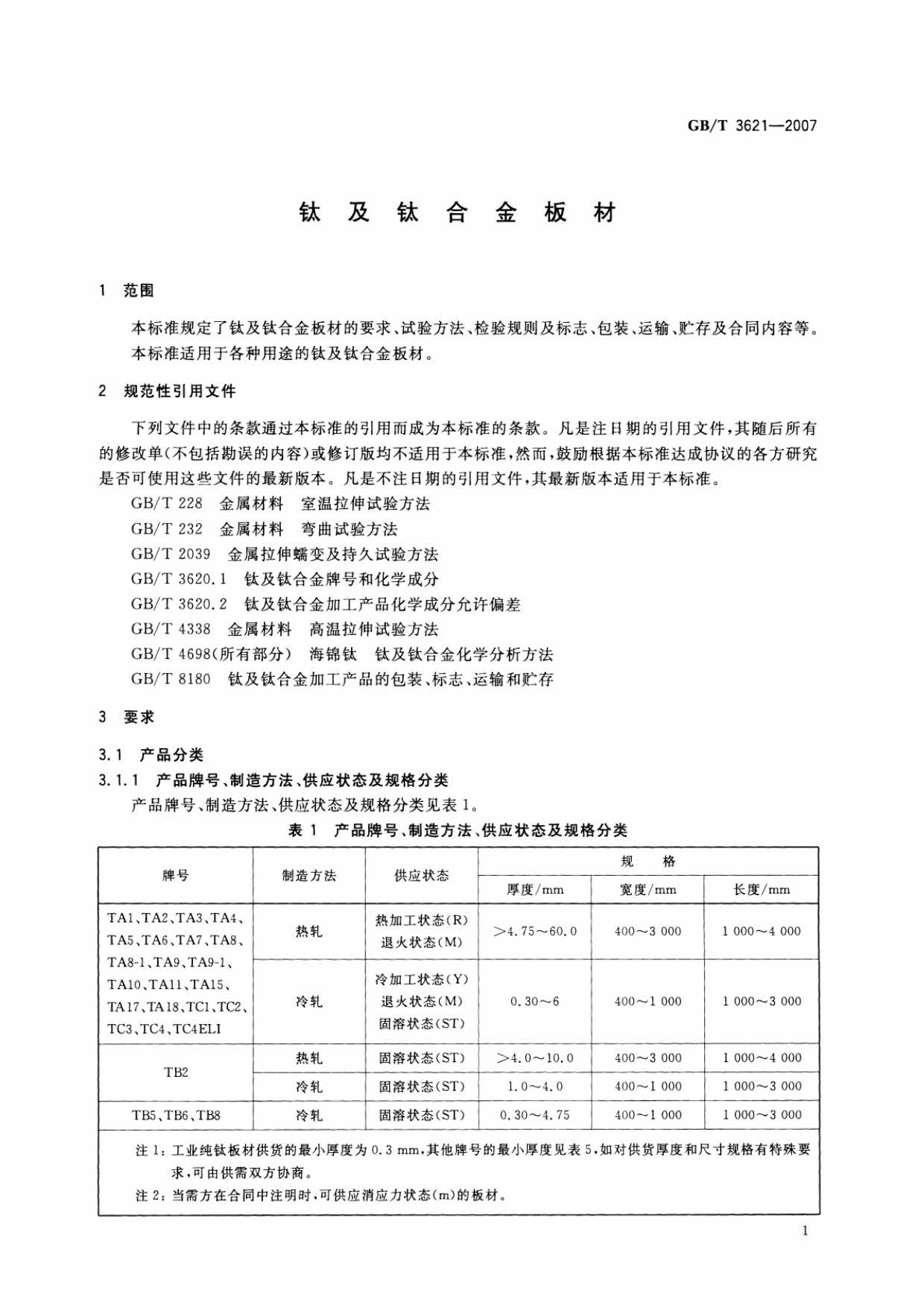

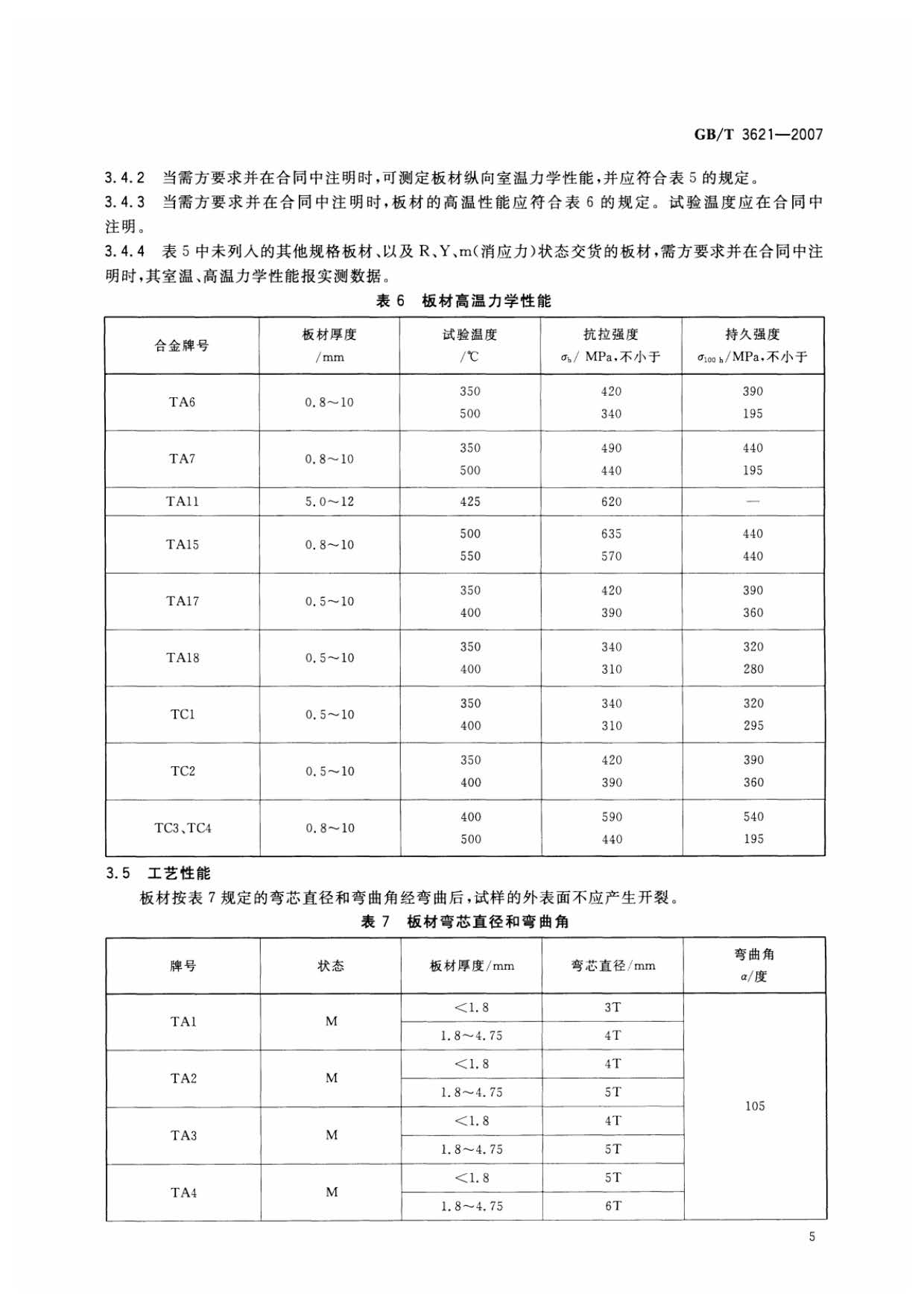

鈦及鈦合金板國家標(biāo)準(zhǔn)GB/T 3621—2007的詳細(xì)規(guī)范，立坤鈦業(yè)結(jié)合相關(guān)資料，分享如下：
相關(guān)鏈接
